新闻动态

PROBLEM

您当前的位置:首页 > 新闻动态

消失模铸造当中质量管理的二三事

发布者:武陟县向阳模具有限公司 点击次数:956次

-->


  消失模铸造当中质量管理的二三事,

  作者,王虎,

  来自2022年10月18日的第22次消失模在线沙龙,

  各位前辈们晚上好,我是来自安徽的王虎。我今天主要说下产品的质量管理。

  第一个是产品外观。

  近几年,客户对铸件外观质量要求越来越高,就像要求人的颜值,让客户看的要舒服,这块外观特别注意,怎么把控呢?

  1)发泡工序:无结团,无死粒,发泡后珠粒尺寸均匀;发泡结束,用自动筛分机,同时做好筛分,过滤死珠粒;

  2)制模工序:对模片的表面质量要求很高,表面无过生过熟缺粒等问题,有的话用冷胶进行局部修补;

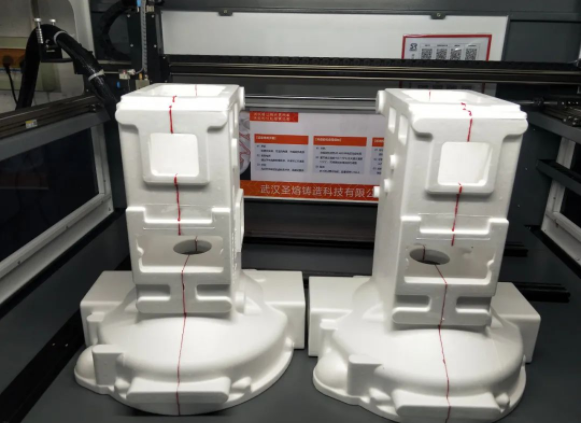

  3)胶合工序:胶合线是客户比较敏感的一个问题,一、影响外观,二、产品内侧镗孔的话,拐角处容易形成堆积,加工易打刀。武汉圣熔铸造科技公司出品的冷热胶复合粘接设备,是个不错的解决方案!

  这块目前我们都是冷胶处理,外部胶合线在清理工序时,人工打磨干净,清理打磨结束后再安排一次二次抛丸,保证产品的外观质量。

  第二个就是尺寸方面的问题。

  产品的模具在设计过程中的收缩比,正常情况下的收缩参数大家都清楚,但我遇到的一个问题,我们黑区砂箱是900*1030*1030的,在干球铁的时候,当产品高度低于砂箱高度一半的时候,还和灰铁收缩基本一致,但是当产品在高度方向超过砂箱一半高度的时候,收缩越来越小。球铁类收缩比尽量参照类似产品。

  箱体类阀门类与桥壳类在高度方向的收缩也有点不一样,具体参数还得根据自己工厂的实际情况进行总结。

  第三个就是产品变形。

  壳体类、箱体类产品很容易变形,壳体类主要是扭曲的变形,箱体类开口的位置,容易涨,往两边涨的感觉,这里就是我们防变形拉筋要强化,但拉筋加的多效率就偏慢。

  如果在设计工艺时,产品能满足一组可以串联两个产品的情况,采取对拉的工艺,可以防止开口的变形情况,同时在挂涂料时注意,拉筋部位需要注意避免磕碰。

  拉筋的磕碰容易把模簇带变形,然后拉筋处于脱落状态,没起到防变形的作用。

  第四个就是材质性能。

  材质性能不仅指铸件的抗拉、硬度、金相、球铁的球化等级、珠光体含量等,还包含产品的切削性能,在保证各参数正常的情况下,成本越低越好,客户越好加工越好,这里主要就要C、Si 元素和Mn、Cr元素之间的平衡。

  第五个就是油漆。

  无特殊性能要求的话,这里注意下漆层厚度及表面、内腔滴挂堆积,这里注意喷漆工人的工具及手套,尽量保证使用橡胶手套避免布手套。

  第六个就是不良品处理。

  在试生产阶段总会避免不了生产出来一些不良品,内在、外在等的缺陷,外在的缺陷可以修补,漏的话通过浸渗等措施进行挽救,内在缺陷的话,客户允许焊补最好,不允许的话建议在公司内部处理,针对表面或加工面等重点气孔砂眼位置,使用磨光片和磨头局部处理后进行焊补,有条件的话针对单个面进行加工,再局部处理,尽可能的挽救损失。

  再次感谢王虎同学在第22次消失模在线沙龙上的分享。王虎,15855078072,欢迎大家加微信交流。
